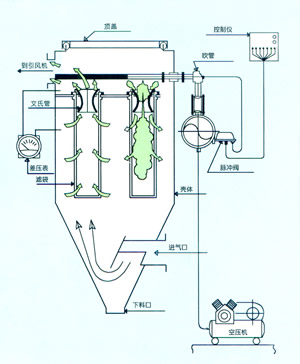

想要真正了解脈沖布袋除塵器，便需要從它的機構圖紙入手，這樣才能真正了解它的凈化原理，脈沖袋式除塵器已成為是目前很常用的粉塵廢氣處理除塵裝置，它的結構設計是在布袋除塵器的設計結構基礎上，經過技術改進的一種新型效率高的脈沖除塵器。該脈沖式布袋除塵器的詳細構造圖,主要是由過濾室、濾袋、凈氣室、灰斗、翻板閥、脈沖噴吹清灰裝置、點控箱等部分組成的,除塵器的箱體全部是采用焊接結構。其檢修門是用泡沫橡膠條密封處理的。脈沖除塵器已被普遍地應用.于礦山采掘、電爐冶煉等等工礦企業的粉塵除塵行業。此單機脈沖布袋除塵器具有體積小,處理風量大,結構緊湊,使用方便等等諸多優點。



單機脈沖布袋除塵器的構造主要是由風機、箱體、排灰裝置、控制系統等等組成的,生產中是將單機脈沖布袋除塵器全部放在一個圓形鋼板焊制成的箱體內,其結構設計是具有結構科學、運行方便等可靠的優點,并將本單機脈沖布袋除塵器機組得下部加法蘭并直接配接在庫頂、料倉、皮帶運輸?shù)葥P塵設備上除塵,粉塵可以直接回收。

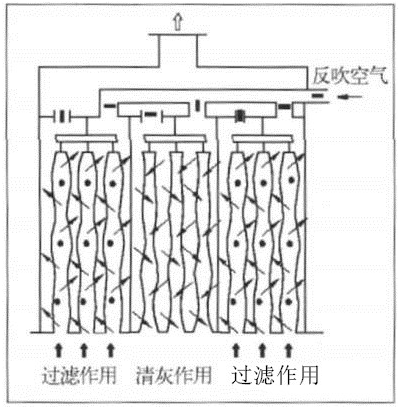

脈沖布袋除塵器的效率與它的工作原理密切相關，工作原理(見上圖) : 含塵氣體由灰斗(或下部敞開式法蘭)進入過濾室,較粗顆粒直接落入灰斗或灰倉,含塵氣體經濾袋過濾,粉塵阻留于袋表,凈氣室,由風機排入大氣。當濾袋表面的粉塵不斷增加,導致設備阻力上升到設定值時,時間斷電器(或微差壓控制器)輸出信號，程控儀開始工作,逐個開啟脈沖閥,使壓縮空氣通過噴口對濾袋進行噴吹清灰,使濾袋突然膨脹,在反向氣流作用下,附于袋表的粉塵迅速脫離濾袋落入灰斗(或灰倉) , 粉塵由翻板閥排出。噴吹只對濾袋逐排清灰,其他排濾袋仍正常進行過濾不停風機。
