機械振打袋式除塵器是將頂部的振打傳動通過搖桿、打棒和框架，在除塵器的中部搖晃的方法達到清灰的目的。它和頂部機械振打的袋式除塵器構造簡單、故障少、維修容易等優點。

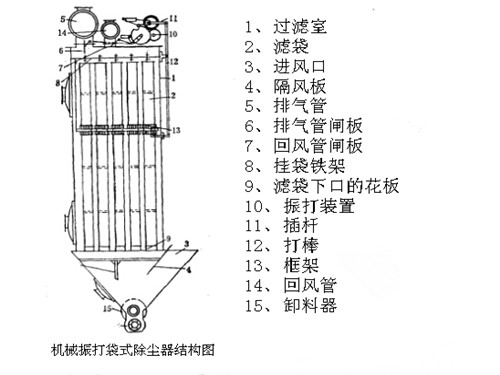

構造及工作原理
    過濾室，華康中天_根據袋式除塵器的規格的不同，分成2-9個分室，每個分室內有14個除塵布袋，含塵氣體由進風口進入，經過隔板，分別進入各袋室中濾袋中。氣體經過布袋后，通過排氣管排出。排氣時，排氣管閥門打開，回風管閥板關閉。氣體的流動時靠排風和抽吸作用，除塵布袋的上口懸掛在掛袋的鐵架上，呈封閉的狀態。布袋的下口固定在花板上。
    含有粉塵的氣體經過布袋后，氣體中的粉塵大部分吸附在布袋的內表面上，有一笑部分的粉塵留在除塵布袋的縫隙中。根據_的振打周期，振打裝置上的拉桿將排氣管閥板關閉，回風管閥板打開，同時搖桿通過打棒帶動框架前后搖dong，除塵布袋隨著框架的搖動而搖動，布袋上附著的粉塵隨著脫落，同時由于回風管閘板打開后，回風管內有一部分回風，還能將布袋纖維縫隙中的粉塵吹出，落入下部的集塵箱中，由卸灰閥排出。
各室的除塵布袋是輪流振動的，在其中的一室振打清灰時，含塵氣體通過氣體通過其他各室。因此每室的布袋雖然間歇的進行振打，但是整個除塵器卻在連續的工作。在除塵器中還裝有電熱器，在氣溫低或氣體的濕度大時使用。
機械振打清灰裝置
     機械振打袋式除塵器的振打裝置是由電動機、減速機、快速機、快速軸、打棒及框架等主要的零件組成。
     機械振打清灰裝置由電動機帶動，通過減速機、輸出兩根不同轉速的軸，即快速軸和慢速軸。
     電動機轉動時，兩軸同時轉動。慢速軸旋轉時，軸上的凸輪也隨之旋轉。當凸輪上的凹槽轉到偏心架的滾輪位置時，由于壓砣的重力作用，滾輪落入凸輪的凹槽內，偏心架隨著下降。此時摩擦輪與快速軸的摩擦輪接觸，摩擦輪與偏心軸開始轉動，使搖桿隨著偏心軸的旋轉前后搖動。以打棒軸為支點，打棒隨著搖桿搖動而轉動，同時使振打濾袋的框架搖動，直到偏心架上的滾輪全部脫離凸輪的凹槽為止。在振打的同時，凸輪本身兩側正好將兩塊壓重鐵頂部的滾輪壓下，壓重鐵以其軸為支點，呈傾斜狀態，推動兩根拉桿，分別將回風閘板打開，將排氣管閘板關閉，使該室與排風機出口管道相通，回風管引進一部分干凈的氣體，從袋外向袋內反吹，將布袋內壁和纖維間的粉塵吹落下來。直到偏心架上的滾輪全部脫離凸輪的凹槽時，因凸輪兩側的撥牙也也越過壓重鐵頂部的滾輪，借用壓重鐵自身的重力，使拉桿復位，將回風管閘閥關閉，停止回風。同時將排氣管閘板打開，含塵氣體進入該室，布袋繼續除塵，這樣完成一次振打清灰的過程。其他的各室也是按照這樣的程序振打清灰，循環不止。
